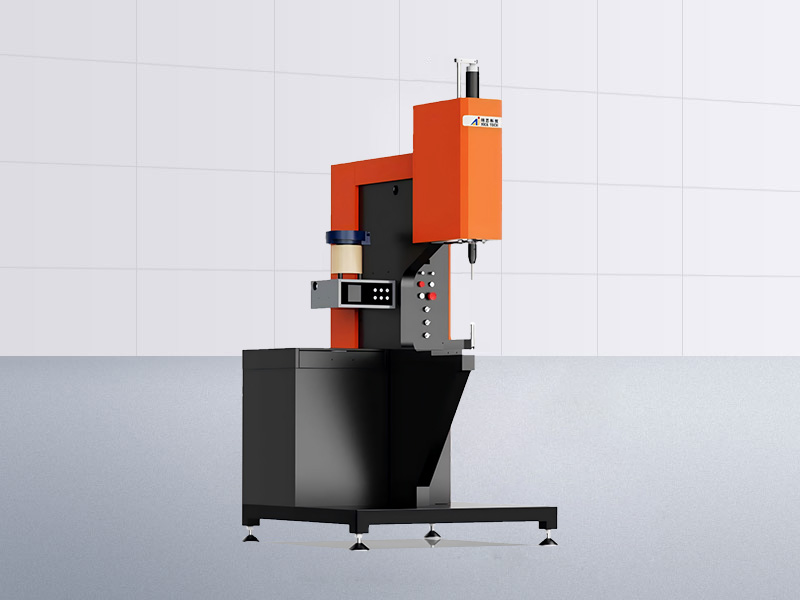

自动压铆机 NC AFI 1028
产品特点
- 1. 安全可靠
标准配置防压手与模具多重保护系统，全方位保障操作人员的安全，消除潜在危险。 - 2. 智能数控
压铆力、保压时间、行程高度、压铆计数、防漏压以及压铆顺序等参数，均支持通过人机界面进行数字化设定与调节，操作精准且便捷。 - 3. 压力稳定高效
双泵液压系统，压力更大且更稳定，能够轻松对不锈钢等硬度较大的材料进行压铆。 - 4. 深喉口设计
标准配备700mm的超深喉口结构，支持对最大宽度为1400mm的工件进行加工，适应性强。 - 5. 专业高配工具
工具具有精简实用、互换性强、适用范围广、换型迅速、支持定制等特点，不仅能够完成螺母、螺柱、螺钉、销钉等各类紧固件的压铆，配合选配工装还可以实现无铆连接、翻孔、凸包拉伸、百叶窗、敲落孔以及商标压印等多种板材成型工艺。 - 6. 节能环保
采用全液压驱动，机器仅在压接瞬间施加全负荷，待机时仅消耗15%的能量，大大降低了设备的能耗成本。
产品特点
- 1. 安全可靠
标准配置防压手与模具多重保护系统，全方位保障操作人员的安全，消除潜在危险。 - 2. 智能数控
压铆力、保压时间、行程高度、压铆计数、防漏压以及压铆顺序等参数，均支持通过人机界面进行数字化设定与调节，操作精准且便捷。 - 3. 压力稳定高效
双泵液压系统，压力更大且更稳定，能够轻松对不锈钢等硬度较大的材料进行压铆。 - 4. 深喉口设计
标准配备700mm的超深喉口结构，支持对最大宽度为1400mm的工件进行加工，适应性强。 - 5. 专业高配工具
工具具有精简实用、互换性强、适用范围广、换型迅速、支持定制等特点，不仅能够完成螺母、螺柱、螺钉、销钉等各类紧固件的压铆，配合选配工装还可以实现无铆连接、翻孔、凸包拉伸、百叶窗、敲落孔以及商标压印等多种板材成型工艺。 - 6. 节能环保
采用全液压驱动，机器仅在压接瞬间施加全负荷，待机时仅消耗15%的能量，大大降低了设备的能耗成本。
技术参数表
| 设备型号 | NCAFI1028 |
| 驱动系统 | 双泵液压PLC控制系统 |
| 最大公称压力 | 98KN(10吨) |
| 喉口高度 | 450 MM |
| 喉口深度 | 700 MM |
| 上冲头往复行程 | 200 MM |
| 设备重量 | 1200 kg |
| 尺寸参数 | 1200X1500X2100 MM |
| 铆钉长度范围 | 2.2-35MM |
| 液压油 | 46#/32# |
| 油箱容量 | 100 L |
| 气源压力 | 5-10 kg/cm’(0.5-1.0MPa) |
| 设备总功率 | 2.3 KW |
| 适用电压AC | 380V3相4线 |
| 标准配置:自动送钉系统、安全保护系统(手指、模具保护系统)、批量防漏计数系统、载荷驻留计时器、正向限位装置 选择配置:人机显示屏界面、送钉振动盘1-4个、自动选送钉工具1-4套 适用铆钉类型:螺柱、短螺柱、螺母、防水螺母、螺钉、销钉、卡钉等坚固件 适用板材类型:0.8-6.0MM金属、不锈钢和非金属板料 |
|
