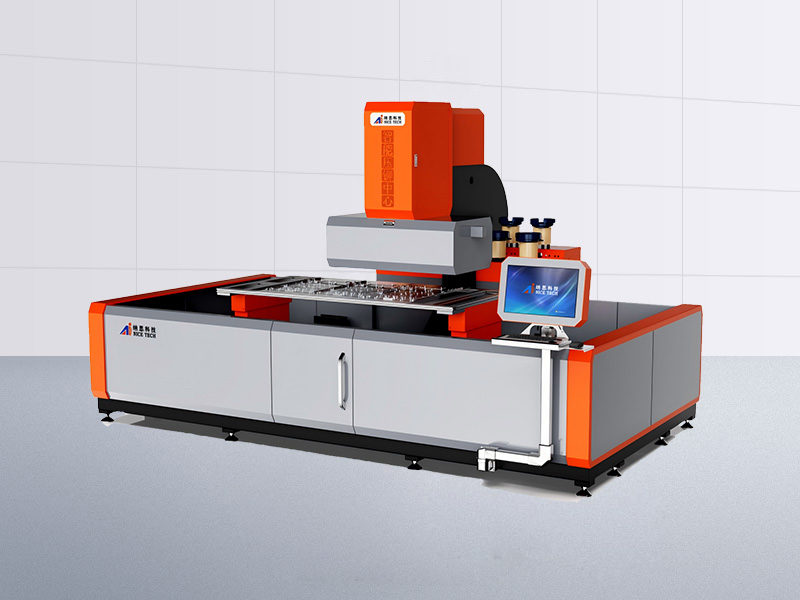

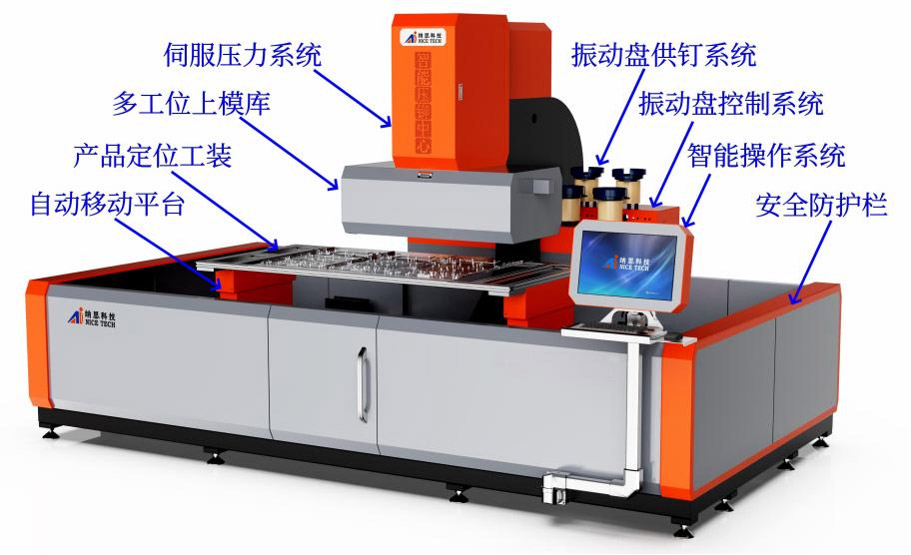

智能压铆中心NC8T-2008
产品特点
- 1、自动化压铆钉模式：能够实现无人干预，自动压铆多款不同规格的铆钉（包括工字钉、螺母、螺柱、螺钉、短螺柱、防水螺母、销钉等各类钣金紧固件），压铆质量符合钣金紧固件的压铆要求。
- 2、繁杂压铆轻松达成：数控系统可自动切换铆钉送料工具以及上下模库。
- 3、纳思智能操作系统：采用自主研发的操作系统，压铆程序、压铆力、铆钉型号、模具工位、XY平台参数、压铆数据、生产数据等均可通过电脑进行设定（预留MES端口）。
- 4、快速便捷的编程方式：支持CAD图形导入编程，可通过图层或颜色选择孔位，增加或减少压铆孔位以及调整压铆顺序。
- 5、CCD视觉纠偏功能：具备三点MARK、拍一压一、视觉测量这3种视觉自动补偿方式。
- 6、产品换型便捷
- 7、自主知识产权：配备拥有自主研发国家专利的上下模库，能够快速且准确地切换压铆上下模。
产品特点
- 1、自动化压铆钉模式：能够实现无人干预，自动压铆多款不同规格的铆钉（包括工字钉、螺母、螺柱、螺钉、短螺柱、防水螺母、销钉等各类钣金紧固件），压铆质量符合钣金紧固件的压铆要求。
- 2、繁杂压铆轻松达成：数控系统可自动切换铆钉送料工具以及上下模库。
- 3、纳思智能操作系统：采用自主研发的操作系统，压铆程序、压铆力、铆钉型号、模具工位、XY平台参数、压铆数据、生产数据等均可通过电脑进行设定（预留MES端口）。
- 4、快速便捷的编程方式：支持CAD图形导入编程，可通过图层或颜色选择孔位，增加或减少压铆孔位以及调整压铆顺序。
- 5、CCD视觉纠偏功能：具备三点MARK、拍一压一、视觉测量这3种视觉自动补偿方式。
- 6、产品换型便捷
- 7、自主知识产权：配备拥有自主研发国家专利的上下模库，能够快速且准确地切换压铆上下模。
纳思智能压铆中心技术参数表(C型)
| 设备型号 | NC8T-2008 |
| 压铆孔位置行程(MM) | 2000X800 |
| 占地面积(实际为准)MM | 5600X2800X2500 |
| 设备重量约(KG) | 6000 |
| 适应铆钉压铆范围 | I3~I8螺母/柱、螺丝、销钉相同外径长度7-30工具可以共用 |
| 振动盘自动送钉工具(套) | 8(可定制12) |
| 控制系统 | 1、纳思自主智能操作系统:电脑通用操作系统，压铆程序、压铆力、铆钉型号、模具工位、YZ平台参数、压铆数据、生产数据等电脑设定，能与ES对接数据库，可与机械手信号对接。 2、三种视觉孔位纠偏功能:三点ARK、拍一压一、整体视觉测量补偿，自动检 测产品孔位，杜绝偏压、错压、漏压等。 3、压力数据实时显示并可追溯，产量记数，生产计时，手动、自动送铆钉测试，模拟加工等。 4、独创铆钉长度自动检测，铆钉大小筛选功能。 5、产品工装夹具兼容组合、专用结构，产品固定具有电磁吸、真空吸两种形式 |
| 压力机构 | 伺服电动缸控制系统 |
| 最大压力(吨) | 8 |
| 压力功率(KW) | 7.5 |
| 上模行程(II) | 150~180 |
| 电压(V) | 380V三相50HZ |
| 压缩空气(pa) | 0.5~0.7 |
| 产品折弯最大避让高度(MM) | 100 |
| Z向浮升行程(MM) | 40-80 |
| 平台最大移动速度(MM/秒) | 600 |
| 重复定位精度(MM) | ±0.05 |
| 压铆节拍(秒/颗) | 3.0~5.0 |
纳思智能压铆中心主要配置表
| 名称 | 品牌 |
| 控制系统 | 纳思自主系统 |
| 伺服电机 | 台达、三协、汇川 |
| 伺服电缸 | 科特、聚鼎 |
| 工业电脑一体机 | 控显、佳锐 |
| 导轨、丝杆 | 上银、银泰 |
| 视觉相机 | 海康智能 |
| 传感器 | 欧姆龙、阳明 |
| 气动元件 | 亚德客、星辰 |
| 电器元件 | 施耐德、和泉、正泰 |
| 优点 | 1、工作平台XY轴导轨安装结构与CNC一样结构，整体回火后由五轴龙门加工中心一次加工完成，导轨精度高、速度快，寿命长。 2、同时可装8款不同铆钉，长钉适用范围7-30，送料工具模块结构，快速更换。 3、产品折弯最大避让高度达100MM。 4、压铆速度最快可达:3.0秒/颗。 5、自有20年经验加工厂配套，产品质量稳定，经验累积延续可靠，加工响应速度快。 |
