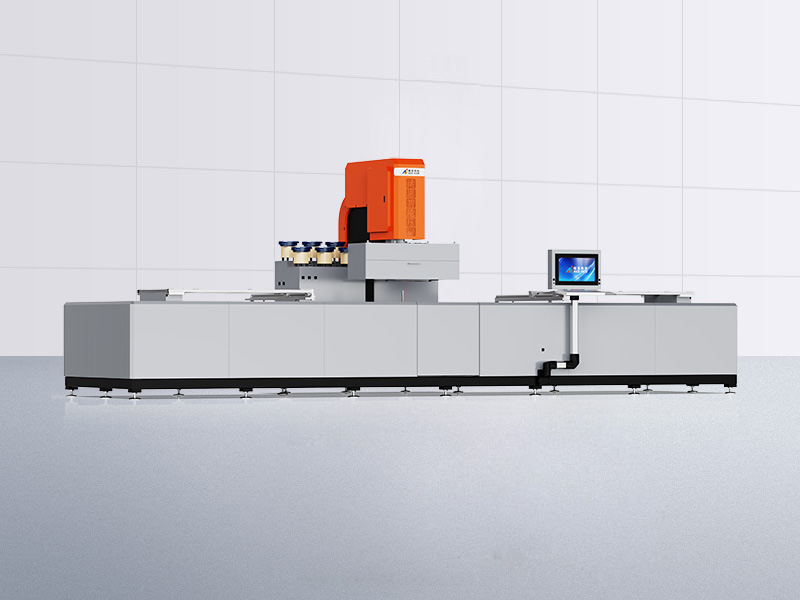

双平台智能压铆中心NC8T-0803
产品特点
- 1、双平台交替作业：采用独具匠心的双工作台设计，当A平台进行上料作业时，B平台同步正常的压铆工作，从而实现连续化生产。
- 2、投资回报率核心价值：相较于购买两台单机，双平台中心凭借更小的占地空间，能够提供同等甚至更高的产出效率，有效节约宝贵的厂房资源。
- 3、自动化压铆钉模式：可实现无人干预，自动压铆多款不同规格的铆钉（如工字钉、螺母、螺柱、螺钉、短螺柱、防水螺母、销钉等各类钣金紧固件）。
- 4、繁杂压铆轻松实现：数控系统能够自动切换铆钉送料工具以及上下模库。
- 5、纳思智能操作系统
- 6、快速便捷编程方式：通过CAD图形导入进行编程，可依据图层或颜色选择孔位，灵活增减压铆孔位以及调整压铆顺序。
- 7、CCD视觉纠偏功能
产品特点
- 1、自动化压铆钉模式：能够实现无人干预，自动压铆多款不同规格的铆钉（包括工字钉、螺母、螺柱、螺钉、短螺柱、防水螺母、销钉等各类钣金紧固件），压铆质量符合钣金紧固件的压铆要求。
- 2、繁杂压铆轻松达成：数控系统可自动切换铆钉送料工具以及上下模库。
- 3、纳思智能操作系统：采用自主研发的操作系统，压铆程序、压铆力、铆钉型号、模具工位、XY平台参数、压铆数据、生产数据等均可通过电脑进行设定（预留MES端口）。
- 4、快速便捷的编程方式：支持CAD图形导入编程，可通过图层或颜色选择孔位，增加或减少压铆孔位以及调整压铆顺序。
- 5、CCD视觉纠偏功能：具备三点MARK、拍一压一、视觉测量这3种视觉自动补偿方式。
- 6、产品换型便捷
- 7、自主知识产权：配备拥有自主研发国家专利的上下模库，能够快速且准确地切换压铆上下模。
性能参数
| 设备型号 | NC8T-0803 |
| 压铆孔位置行程(MM) | 800X300 |
| 占地面积(实际为准)MM | 6700X2400X2400 |
| 设备重量约(KG) | 6330 |
| 控制系统 | 纳思自主智能操作系统 |
| 适应铆钉压铆范围 | M3~M8螺母/柱、螺丝、销钉相同外径长度7-30工具可以共用 |
| 振动盘自动送钉工具(套) | 8(可定制12) |
| 压力机构 | 伺服电动缸控制系统 |
| 最大压力(吨) | 8 |
| 压力功率(KW) | 7.5 |
| 上模行程(MM) | 100~180 |
| 电压(V) | 380V三相50HZ |
| 压缩空气(Mpa) | 0.5~0.8 |
| 产品折弯最大避让高度(MM) | 100 |
| Z向浮升行程(MM) | 40-80 |
| 平台最大移动速度(MM/秒) | 700 |
| 重复定位精度(MM) | ±0.05 |
| 压铆节拍(秒/颗) | 3.0~5.0 |
